匠心塑造標美 品質詮釋感恩
20年專注：交通標線 · 地坪處理 · 運動場地
咨詢熱線：400-852-8070
咨詢熱線：400-852-8070
美恩新聞資訊
News and information

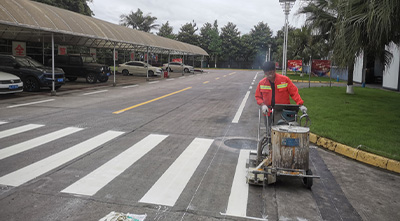

公路交通標線有常溫標線、熱熔標線、雙組份標線、震蕩標線、水性標線，目前使用最多的是熱熔標線。那么熱熔標線的使用時間一般有多長呢？美恩標線小編采訪業內專家后從兩方面給大家進行解讀。 熱熔標線施工 第一，熱熔標線涂料究竟具有什么特性？ 熱熔標線涂料主要由C5（碳5，又名“間戊二烯”）石油樹脂、填充料、助劑經過物理攪拌而成。其主要成份C5樹脂是熱塑性樹脂，軟化點在105度左右，常溫冷卻后變為固態，冷卻速度快，所以熱熔標線開放交通時間短（通常在15分鐘以內）。熱熔標線涂料用的C5石油樹脂是單組份樹脂，交聯強度不高，耐磨性一般。國標16311-2009規定熱熔標線厚度0.7-2.5mm，常用厚度1.8mm左右。其厚度是0.2mm厚常溫標線的9倍，感觀上熱熔標線比常溫標線更耐磨，使用年限更長。 熱熔標線老化 第二，熱熔標線使用壽命究竟有多長？ 一般來說，在車流量不大的公路，熱熔標線正常使用年限約1-2年。在車流量大的國省道等，熱熔標線正常使用時間不超過1年，特別是城區道路路口的人行橫道線等拐彎和剎車磨損嚴重的地方，使用時間約3-6個月。因此，目前城區道路的人行橫道線等易磨損熱熔標線設計厚度通常在2.5-3mm。另外，目前熱熔標線涂料使用的C5樹脂都未加氫，抗自然老化能力一般，即使沒有任何磨損的道路邊緣熱熔標線經過3年以上自然風化，也會出現粉化、剝落等自然老化現象。
熱熔標線噴涂施工，根據設備動力方式可分為：手推式、自行式和車載式三種。根據熱熔標線方式可分為：低壓有氣噴涂型、離心噴涂型和螺旋噴涂型三種。在具體施工中應控制好以下施工步驟和環節： 1.檢查施工設備，確保設備處于完好狀態。 2.標線施劃前確認下涂劑處于實干狀態。 3.施工時，對熔融狀態的涂料應充分攪拌均勻，防止沉淀分層。 4.撒布在標線涂層上的玻璃珠應分布均勻，其撒布量為 0.3-0.4kg/m2。 5.新路面施劃道路交通標線施工時間應盡量延后，控制在路面狀態穩定之后，避免標線脫落或污染。 6.普通標線施工后，再進行文字、箭頭等特殊標線施工。 7.大規模施劃標線結束后，應對不符合要求的標線進行修整處理，達到相關標準和技術要求。 8.施工后應及時對施工機械、工具等整理，清除散落的玻璃珠等路面殘留物，防止引發事故。

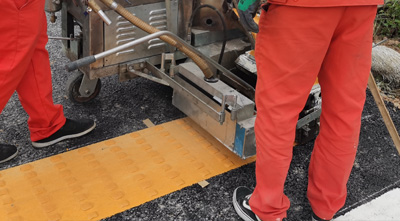

?震蕩標線呈凹凸型，具有抗污染、耐久耐磨、振感強烈、雨夜照常反光、提示效果好等優勢。那么，震蕩標線一般設置在什么位置，又具有哪些作用呢？ 一、設置位置。主要是需要提前減速的區域。包括：收費廣場、匝道出入口、山嶺重丘區、連續急轉彎、下坡路段以及高速公路終點處、企事業單位和學校門口等等。 二、主要作用。1.保證安全駕駛。避免駕駛員疲勞駕駛，并達到強制減速的目的。2.起到防滑作用。防止出現彎道側滑。3。實現雨夜反光。振動雙黃線和振動邊緣線在雨夜仍然反光，可保證正常行駛。
熒光跑道近年來廣泛運用于公園道路、高速公路、隧道以及景區、別墅區等道路，對于提高路面的夜間辨識度，美觀度，改善人們的出行環境，具有非常重要的作用和意義。美恩旗下的標線事業部，專注道路交通標線20多年，在熒光跑道施工方面具有豐富的經驗和獨到的見解。那么熒光跑道施工需要注意哪些要素呢？ 第一步，準備階段。包括兩個方面。一是路面的準備。主要是對施工基面進行全面的清掃和處理。比如施工基面附著的風化物、氧化物、雜質等等。清掃的目的是呈現出清潔、干凈、干燥的施工面。二是材料的準備。一般來說，熒光路面的施工采用噴涂法。因此，在施工準備階段，一定要結合噴涂法的自身原理準備好動能源、噴涂、攪拌機等必要物件，確保施工具有不間斷的連續性能。 第二步，備料階段。這個階段就是對雙組分涂料進行配體，這也是影響施工工程質量的關鍵。具體地說，就是要配比好A組分和B組分的分布。一般來說按照3：1的比例，進行搭配，而且必須通過稱重來實現，不能大概加估計。A組分和B組分配比成功后，要用攪拌器具在組份A也就是夜光粉粒中實施攪拌，大約30秒左右，然后將組份B的膠水慢慢倒入，最后將混合物攪拌1～2分鐘，直至混合物完全攪拌均勻，形成具有一定稠度的粘合劑。 第三步，施工階段。這個階段的施工要求是攪拌后的成分不得有離析、泌水、塌落度不一致等現象發生，不得使用早強、緩凝或其它含氯化物的外加劑，不得混入氧化鈣及其產品，一般不使用引氣劑。做到這些要求后，再將備料階段準備好的混合料散倒于作業面，根據工程要求均勻攤鋪至指定厚度即可。

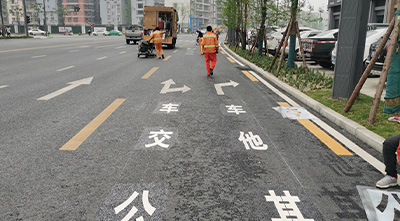

根據最新國標，道路交通標線路面文字標記需要注意以下幾點。一、文字順序。路面文字標記按由近到遠的順序排列。二、字數要求。一般字數不超過 3 個，便于識記。三、涵蓋內容。包括最高限速、快慢車道指示等，用于指示或限制車輛行駛。 交通標線 四、設置路段。一般選擇上坡路段設置，達到增加視認效果的目的。

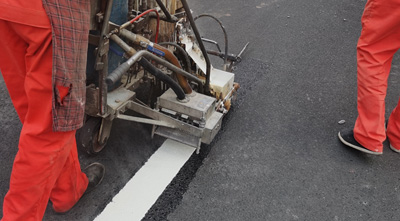

道路交通標線新標準，對標線設計有哪些要求？ 1 、高速公路和一級公路的一般路段應設置車行道邊緣線、同向車行道分界線。 2、 二級及以下的雙車道公路，除單車道外，應設置對向車行道分界線。 道路劃線 3 、二級及以下公路橫斷面發生變化的路段、幾何線形采用最低設計指標的路段、分合流路段、路側存在障礙物路段、影響安全行車氣象災害頻發路段、機非混行及橫向干擾嚴重路段，以及上述類型路段的上下游路段應設置車行道邊緣線。 道路劃線施工 4 、二級公路設置慢車道時，應設置對向車行道分界線、同向車行道分界線和車行道邊緣線。 5、 車行道邊緣線應設置于公路兩側緊靠車行道的硬路肩，未設置硬路肩的公路車行道邊緣線應設置于公路兩側緊靠車行道的外邊緣處。同向車行道分界線應設置于同向行駛的車行道分界線。
第一，路面標線。 主要檢查其完整性及視認性，包括：線型和字符內容是否完整、邊緣是否整齊，線形是否流暢、視認性是否良好，有無缺損，有無明顯變色、表面污染，是否磨損嚴重等。 第二，立面反光標記。 主要檢查其完整性及視認性。包括：線型是否完整、邊緣是否整齊，線形是否流暢、視認性是否良好，有無缺損，有無明顯變色、表面污染等。 第三，突起路標。 主要檢查其完整性及視認性。包括：有無缺失、損壞，是否安裝角度正確、發生傾斜，是否反光效果良好等。
數據顯示，雙組份震蕩標線在所有公路標線中，具有安全預警的功能。因此，在車水馬龍的人行道口、視角受限的橋梁隧道等特殊區域，都廣泛使用雙組份震蕩標線。雙組份震蕩標線的安全預警性主要體現在其施化工序、使用功能、實際效果三個方面。 一、雙組份震蕩標線施劃要求高。雙組份震蕩型標線的核心技術在于，涂料良好的刮平性能和保型性，以及施工范圍內涂料對面撒玻璃珠的粘結效果。同時，雙組份震蕩型標線的施工模具也具有一定要求，其料斗由兩塊刀片組成，其中一塊刀片需要固定，其距離路面的高度一般在1-2mm左右，另一塊刀片距離底基層的高度一般在4-6mm左右。雙組份震蕩型標線成型后的抗壓強度是衡量突起塊能否經受住車輪碾壓的重要依據，只有抗壓強度滿足不同溫度的要求，標線的突起塊才能在車輪的碾壓下繼續存在。 二、雙組份震蕩標線使用效果好。車輛在行駛過程中，只要經過雙組份震蕩標線，其凸起塊在車輪的碾壓下會發出轟隆聲響，對駕乘人員有提示作用。另外，在雨夜天氣，雙組份震蕩標線凸起塊之間的間歇能形成眾多排水溝，確保標線始終有突出水面的“凸起”，保持雙組份震蕩標線的雨夜反光效果。 震蕩標線 三、雙組份震蕩標線安全作用大。數據顯示，隨著雙組份震蕩標線在城市道路的人行道口、逆向行車的中心線、高等級道路的轉彎處、邊線、導流處、橋梁、隧道等處大量應用。這些地方和普通標線相比，大約減少60%左右的交通事故，具有較為突出的安全保障作用。 美恩旗下標線事業部專注雙組份標線研究，包括噴涂型雙組份標線和結構型雙組份標線（雨夜標線）、刮涂型雙組份標線、雙組份震蕩標線，具體使用哪種類型雙組份標線，根據道路等級、交通流量情況和氣候適當選擇。
熱熔標線是目前我國道路標線上應用最廣的一種道路交通標線，有施工時間短，耐磨性高，造價低等優點。這里，重點介紹一下熱熔路面標線施工的“五大關鍵要素”： 一、把好“熔料關”。 美恩旗下設有材料生產廠家，對于熱熔型路面標線涂料，首先就是把好“熔料關”，采用燃氣方式，在熱熔釜中實施熱熔型路面標線涂料熔料，尤其注意控制熔融狀態涂料的流動度。 二、把好“路面關”。 熱熔型路面標線涂料很講究路面的清潔和干燥。因此，施劃熱熔路面標線前，需對路面進行專業的清掃和干燥，尤其是施劃標線區域路面塵土、落葉、垃圾等，遇到特殊的環境，我們還采用烘干設備處理路面水分。 三、把好“標記關”。 主要是施劃基準線和放樣兩個環節。我們的方法是嚴格遵循施工圖，找好基準點、放出基準線。放樣時同樣要嚴格遵循施工圖中的圖形和位置，作好標記，確保基準線位置與施工圖中的位置完全一致。 四、把好“涂劑關”。 我們堅持根據瀝青混凝土路面和水泥混凝土路面的不同，選擇不同類型的下涂劑。同時，采用刷涂、滾涂或噴涂三種方式進行涂刷。 五、把好“施劃”關。 在實際表現施工中，我們通常采用熱熔刮涂、熱熔噴涂、熱熔振蕩三種施工方式，分別用于熱熔反光型、熱熔普通型、熱熔突起型路面標線施工。 20年的深耕，美恩每一步都在積累、總結、提煉，乃至能夠把“美恩標線 持久反光”做成品牌，做成標桿，做成口碑。
